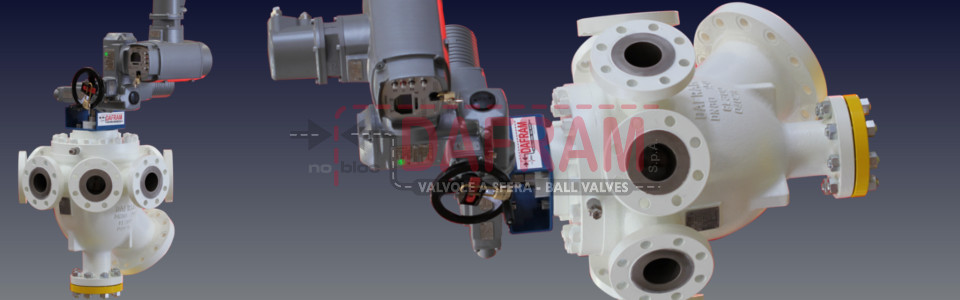

Robinet Sélecteur Multiport (MVS) et skid de production
Le robinet sélecteur Multiport est capable de recevoir des flux en provenance de cinq puits ou plus de pétrole ou de gaz. Le robinet se compose d'un corps en acier avec au moins cinq voies de fluides en entrée et de deux voies de fluides en sortie. Une des sorties (la plus grande) regroupe et transporte le pétrole ou le gaz à la production et l'autre (la plus petite) regroupe et transporte des fluides provenant du puits sélectionné pour les tests. Plusieurs DN et classes de pression de brides des voies sont disponibles. Les diamètres standard des robinets sont:
Les diamètres standard des robinets sont:
- 2" x 4" (entrées 2", sortie pour les tests de 2" et sortie pour la production de 4")
- 3" x 6" (entrées 3", sortie pour les tests de 3" et sortie pour la production de 6")
- 4" x 8" (entrées 4", sortie pour les tests de 4" et sortie pour la production de 8")
- 4” x 10” (entrées 4", sortie pour les tests de 4" et sortie pour la production de 10")
- 6” x 16” (entrées 6", sortie pour les tests de 6" et sortie pour la production de 16")
Les entrées et les sorties peuvent être à brides ou sillonnées NPT selon les classes ASME / ANSI 150, 300, 600, 900, 1500 et 2500.
Caractéristiques:
- Fonctionnement manuel ou à moteur électrique en situations dangereuses
- Contrôle local et à distance à travers MODBUS RTU
Matériaux pour les normes de construction standard:
- Corps: ASTM A350 LF2 ou A216 WCB
- Couvercle: ASTM A350 LF2 ou A216 WCB
- Rotor: ASTM A350 LF2 ou A216 WCB
- Siège: 316L
- Joints: PTFE-25% C ou Nylon
- O-rings: AFLAS
- Tirants: ASTM A 193 B7. Dés ASTM A 194 2H
- D'autres matériaux sont disponibles sur demande
SKID DANS LE DOMAINE DE L’HUILE ET DU GAZ
Le cœur du skid est le robinet sélecteur Multiport décrit ci-dessus, entraîné par un actionneur électrique. Chaque voie reliée à des entrées et des sorties est munie de sa propre vanne de blocage, d’une vanne anti-retour, de vannes d’écoulement et d’évacuation, de capteurs de pression et de température. Par conséquent, lorsque le skid est reçu sur le terrain, il est prêt pour le raccordement et la mise en service de la production ultérieure. Il n’est pas nécessaire de le peindre, de le souder ou de le tester sur le terrain.
- Modulaire, compact et autonome
- Maintenance minimale
- Solution combinée Compteur multi phases - Robinet sélecteur Multiport
- Le skid a un faible impact écologique en raison de sa petite taille, il est idéal pour les applications offshore
- Une fondation en béton n’est pas requise
- Peut être livré, installé, mis en service en quelques jours
- Test du compteur multi phases en ligne (on-line)
- Le système est entièrement testé en usine (contrôle par Liquides de ressuages, essais à la pression, contrôle radiographique, essais de fonctionnement)
- Les parties en service sur H2S sont conçues pour résister à la corrosion
- Le skid peut être raccordé « en grappe » (plusieurs raccordements de skid pour 14, 21, 28 ou plusieurs puits)
